德化白瓷的研究、收藏和投资（图）

刘幼铮与英国著名古董商埃斯肯纳兹探讨德化白瓷

　　德化白瓷是一个未得到国人重视的世界遗产，这是一个令人遗憾的现实。

　　世界各国：十六世纪开始，以法文“中国白瓷”的最高荣誉，命名了来自中国的白衣天使——BLANC DE CHINE。此后，这个称呼不仅延续至今，而且被中国以外的几乎所有国家的所有场合统一使用。凡是冠以此名的瓷器，无一例外，就是她!几百年以来，她所到之处，无不受到皇室般的尊崇乃至爱戴、仿效。几百年后的今天，世界各地的知名的博物馆的收藏中，都必有她的身影;世界各地的拍卖场上，甚至较正规的网络拍卖，也都必有她登场。她已然成了国际文化遗产中的经典项目。这种文化现象，世界少见，中国仅有!

17世纪“何朝宗印”印章观音立像 高51.5厘米 13.12万英镑 2005年11月8日伦敦佳士得

　　我国：这位白衣天使，从唐代以降千余年来，就一直以其民间素颜，默默辛勤地为代代百姓生产他们的必需品;自宋代以降近千年以来，就开始以其超凡艺术，夜以继日地为世界各地承担着创烧数以千万计的外销货，为天朝赢得了滚滚白银，为中华赢得了罕有的国家荣誉。尽管如此，千余年来，她始终没沾半点皇天的“宠幸”，始终与“国字号”无半点关系。或许就是缘此，国人们对世界给她的名声视若罔闻，还毫不客气地把她打发回了戴云山中狭小的德化县——非官窑的地方窑口之一。这种文化现象，世界未见，国人盛产!

　　文化前行的路径可以出现迂回，但是文化发展的方向却是世界潮流。迂回和弯路一定会更张为柳暗花明。在这一过程中，最正确的办法就是进入事实，接纳事实，体会真理，收获前行。

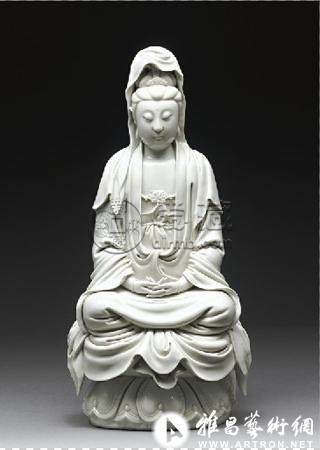

明万历观音坐像 高43.2厘米 22.8万美元 2007年3月20日纽约苏富比

　　独有的窑业资源和技术

　　德化白瓷之所以能独树一帜并取得举世公认的成就，是由德化窑自身的特殊性决定的。

　　首先，德化的瓷土矿产资源是独特的。-德化县地处戴云山区，境内分布有高岭土环形矿，拥有最优质的高岭土，是烧造白瓷最理想的配方比例，这是德化窑瓷得天独厚的特殊资源。据记载，德化瓷土磨细漂净即可直接制坯，不须调和其他原料;大都较软，不需太高温度，即可成瓷;颜色洁白，可省漂制手续，均其优点。但其质软，故易变形。德化地区的瓷泥制作工艺也是极为独特，首先是把瓷土原料用水碓舂细，然后放入沉淀池，其中上面部分的细颗粒称软土，下面部分的粗颗粒继续再舂细，再沉淀，直到能够使用为止，由此可见制作工艺的复杂和精细。尤为珍罕的是，距今七百多年前的马可波罗的游记中记录了十三世纪德化窑的瓷泥制作过程：当地窑工“从地下挖取一种泥土，将它垒成一个大堆，任凭风吹雨打日晒，从不翻动，历时三、四十年。泥土经过这种处理，质地变得更加纯化精炼。。。。。。因此，挖泥堆土的人，目的是替自己的儿孙贮备制造瓷器的材料而已”。这种瓷泥的制作传统，一直延续到明代后期。

　　由于瓷土本身的特点，德化瓷窑形成了独创的窑炉结构系统。从已发现的窑炉遗迹看，德化瓷窑分为龙窑和分室龙窑两种形式。龙窑因其升降温和流速快，可以维持还原气氛，使得宋元德化白瓷釉中含量极少的三氧化二铁较多地转变成低价状态，而呈现浅淡的青色，即青白釉。据测定：德化瓷属于软性瓷，历代德化白釉瓷的烧成温度变化不大，都在1250-1280℃之间。其烧成温度不能过高，因为温度高会导致瓷坯变形，所以烧制温度受到严格控制。而景德镇瓷器的烧制温度要高一百多度。#p#分页标题#e#

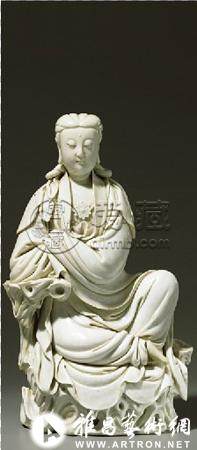

17世纪“何朝宗印”印章观音坐像 高34.5厘米 10.92万欧元 2009年6月12日兰佩尔茨

　　到了明代，分室龙窑进化为阶级窑。分室龙窑依斜坡建筑，阶级窑则呈阶梯状建筑。它在节约燃料、提高温度、控制气氛和增加产量方面都比龙窑优越，对德化白瓷釉质量和产量的提高起到重要的作用。阶级窑在明末传到日本和朝鲜，日本称为“串窑”。清代则是龙窑和阶级窑兼用。

　　德化白瓷的胎釉特质和景德镇所烧瓷器完全不同，看上去有软糯之感，而景德镇的产品都很硬。而且德化白瓷的胎釉结合非常细密，胎釉之间的分界线几乎看不出来，浑然一体，加之烧制温度偏低，最后形成有如玉石般温润的感觉。而观察景德镇瓷的横截面，则胎是胎，釉是釉。德化瓷釉配方是自成传统和体系的，是德化工匠几百年来针对本地瓷土特点而积累的经验。经仪器测定，德化白釉中钾的含量与胎中钾含量相近，有的还更高些，从而使得釉生成的玻璃相指数很高。

　　宋至元明德化瓷器胎釉最显著的特点是碱金属含量相当高，特别是K2O含量在6%上下，是中国所有瓷窑中指数最高的，它可以有效地降低烧成温度，但易导致成品的变形;铁、钛氧化物含量低，尤其是Fe2O3的含量是中国所有瓷窑中最低的。这一成分上的特性，使得德化白瓷的白度增高。德化白瓷的硅铝比超过5倍，碱性氧化物含量高，导致德化白瓷瓷质为软质瓷。

　　明代德化白瓷的成分不仅与唐、宋时代其他地区的白瓷不同，而且与同时期景德镇的白瓷也有区别。主要表现为两个方面：一是瓷胎致密，透光度极其良好，为唐宋其他地区白瓷所不及。二是德化白釉为纯白釉，而北方唐宋时代的白瓷釉则泛淡黄色，元、明时代景德镇的白瓷则白里微微泛青，与德化白瓷有明显的区别。造成这种差别的原因，主要是胎釉成分的不同，特别与氧化铁、氧化钛的含量有关，也和烧成气氛的性质有关。德化白瓷比北方白瓷和景德镇同期生产的白瓷釉色更纯净。

　　明代德化胎釉成分结构的独特性，加之相匹配的独特的窑炉烧成技术，才得以产生出胎釉结合致密，质地半透明并有象牙白釉色的独特效果，使得德化白瓷的品质日臻完备，造就出继宋白瓷之后中国白瓷的代表和托举出世界瓷艺技术的巅峰。
